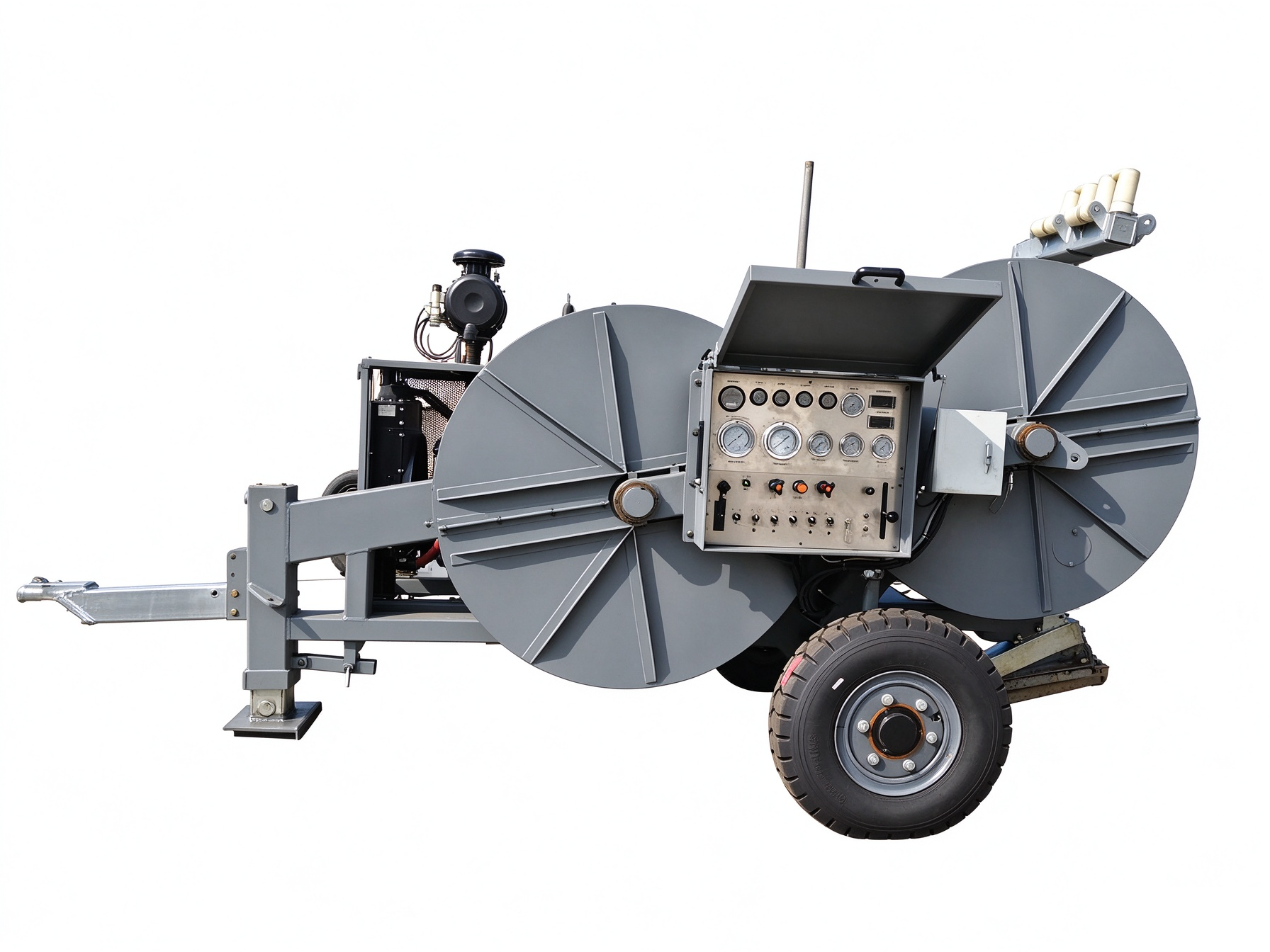

Tendeur de chaîne 2×50 kN
La machine tendeuse hydraulique 2×50 kN (1×100 kN) est destinée au tirage et la pose des conducteurs des lignes électriques aériennes haute tension. Tension continue maximale 2×40 kN, vitesse de déroulement maximale 5 km/h, équipée moteur Deutz ou Cummins et système hydraulique Rexroth. Convient aux conducteurs ACSR, OPGW, pour les chantiers de construction des réseaux électriques. Structure sur remorque robuste, régulation précise de la tension.
Product Description
Paramètres techniques
- Tension maximale : 2×50 kN ou 1×100 kN
- Tension continue maximale : 2×40 kN ou 1×80 kN
- Vitesse maximale de déroulement : 5 km/h ; Tension correspondante : 2×20 kN ou 1×100 kN
- Force de traction inverse maximale : 2×40 kN ou 1×80 kN
- Vitesse correspondante : 2×1,35 km/h ou 1×2,7 km/h
- Vitesse de traction maximale : 2×2,15 km/h ou 1×4,3 km/h
- Force de traction correspondante : 2×25 kN ou 1×50 kN
- Diamètre de la roue de tension / Nombre de gorges : 1500 mm / 2×5
- Diamètre maximal du conducteur applicable : φ40 mm
- Puissance du moteur : 51 kW / 2500 tr/min ou Cummins
- Système électrique : 24 V
- Dimensions hors tout (L × l × H) : 4350 mm × 2200 mm × 2300 mm
- Poids total : 5400 kg ; Poids version Cummins : 5900 kg
Configuration, structure et performances
- Moteur : Fabriqué par Beinei Deutz Engine Co., Ltd. (technologie Deutz) ou Dongfeng Cummins
- Pompe à débit variable : Sauer-Danfoss ou Rexroth (Allemagne)
- Réducteur : KPM (Allemagne) ou Double R (Italie)
- Moteur principal : Rexroth (Allemagne)
- Radiateur : AKG (Allemagne) ou Shanghai Lengfan (technologie AKG)
- Manomètres hydrauliques : Dongfang Instrument Co., Ltd. ou WIKA
- Vannes hydrauliques : Fabriquées par Beijing Huade Hydraulic Industrial Group (technologie Rexroth) ou Rexroth d’origine
- Composants auxiliaires hydrauliques : Fabriqués par Wenzhou Liming Hydraulic Electromechanical Co., Ltd.
- Tuyau hydraulique : Fabriqué par Ningbo Longsheng Group, raccords à joint torique (norme DIN allemande)
- Pneus : Pneus à charge lourde
